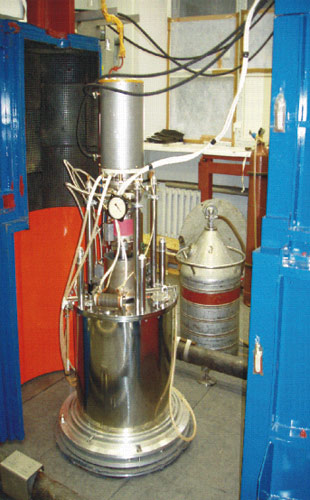

Верхняя часть стенда для исследования
релятивистских гироклистронов
с параметрами высоковольтных импульсов
450 кВ, 180 А,
1 мкс при частоте повторения
импульсов до 10 Гц.
Видны элементы биозащиты,
криомагнит и СВЧ-калориметр
|
В ИПФ РАН под руководством Н. И. Зайцева созданы эффективные гироприборы на объемных модах высокого порядка, работающие при повышенных по сравнению с традиционными гироприборами импульсных напряжениях. Такие источники перспективны для применения в ускорителях нового поколения и в радиолокаторах. На частоте 30 ГГц при длительности импульса 0,5 мкс в гиротроне-автогенераторе получена мощность 20 МВт при КПД 50%. Использованием высоких мод, отличающихся радиальными индексами, в гироклистроне удалось добиться стабильного режима усиления на выбранной комбинации мод и высокого уровня энергетических параметров: выходной мощности 15 МВт при КПД 40%, коэффициента усиления 30 дБ и полосы усиления 50 МГц.
